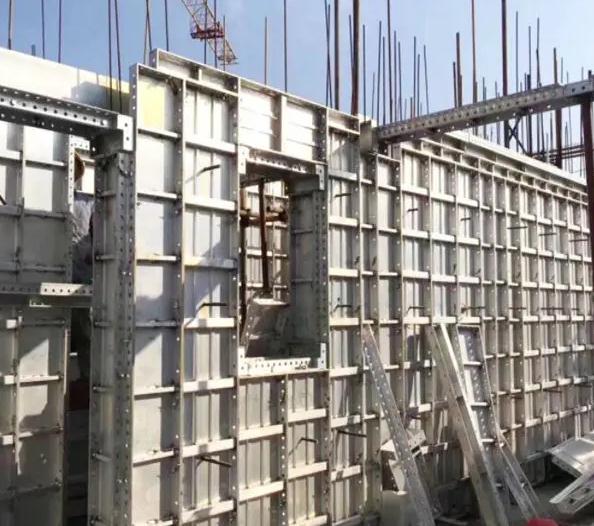

铝模板系统的构件需要根据楼层特点进行设计,对设计技术人员的能力要求较高。铝模板系统中约80%的模块可以在多个项目中回收,而剩余的20%只能在一类标准层中回收。因此,铝模板体系适用于标准化程度较高的高层建筑或多层建筑及别墅。但是建筑工人在冬天需要做什么?
1.钢筋冷拉:1)钢筋负温冷拉时,可采用应力控制法或冷拉速率控制法。对于不能区分批次的热轧钢筋,不应采用冷拉速率控制方法。2)钢筋在负温下采用应力控制法冷拉时,延伸率随温度降低而降低。如果应力控制不变,延伸率会不足,钢筋强度达不到设计要求。因此,负温冷拉的控制应力应高于常温冷拉的控制应力。
2.钢筋负温焊接:1)从事钢筋焊接施工的施工人员持有焊工上岗证方可上岗作业。2)负温钢筋焊接施工可采用闪光对焊、电弧焊(堆焊、搭接焊、坡口焊)和电渣压力焊。
3.焊接钢筋应尽量安排在室内。如果在室外焊接,环境温度不能太低。下雪天气,要采取一定的遮挡措施。焊接未冷却的接头时,严禁接触冰雪。
4.闪光对焊:1)负温闪光对焊宜采用预热闪光焊或闪光-预热-闪光焊工艺。当钢筋端面较平时,应采用预热闪光焊。当端面不平时,应采用闪光-预热-闪光焊接工艺。2)与常温焊接相比,应采取相应措施,如增加拉伸长度约10% ~ 20%,增加预热时的接触压力,增加预热间歇时间等。3)焊接时选择的参数可根据焊件的钢种、直径、焊接温度和焊工的技术水平灵活选择。
5.电弧焊:1)焊接时防止过热、灼伤、咬入、裂纹等缺陷,结构上要防止接头8处的偏心受力状态。2)为防止接头热影响区温度突然升高,焊接应采用分层控温的方式进行。焊接时,焊接应采用四点定位焊接固定。搭接焊接时,焊接应分两点固定,定点焊缝应距边缘或搭接端20mm以上。3)坡口焊接时,焊缝根部、坡口端面、钢筋和钢垫板应熔合良好。
6.电渣压力焊:1)焊接电流应根据钢筋直径和焊接时的环境温度确定。2)连接器套件的移除时间应延长约2分钟;接头的渣壳应伸出5min后再出渣。
