设计配模

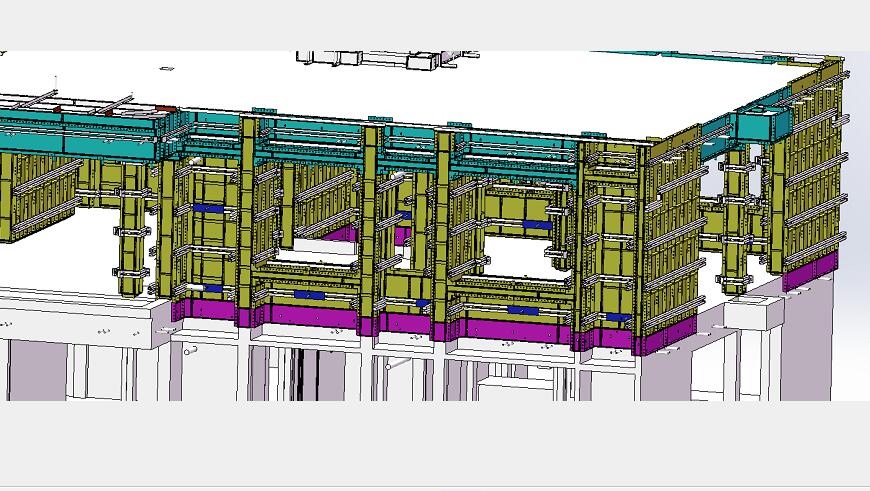

产品详情：设计配模主要两种形式，平面及3D。早期主要为平面配模，即根据深化图平面结构及高度方向标注尺寸及标高进行配模。仅涉及平面尺寸的例如楼板较为简单，涉及高度方向的尺寸及位置的例如楼梯以及飘窗等就对设计师的功底及熟练程度要求较高，而且还要求有很好的空间想象能力。另外所配的模板反映到图纸上为平面的二维线框加标注，外形尺寸及安装尺寸不能全部体现出来。3D配模就相对较为直观和简单，3D配模首先把深化图由平面翻译成3D模型，然后再以3D的混凝土模型为基础进行装配，也可理解为计算机模拟还原现场拼装的过程。3D的配模模型及所配的模板均为三维实体，外形尺寸及安装尺寸（包括销钉孔、对拉螺栓孔、拉片槽及各种压槽等）。
